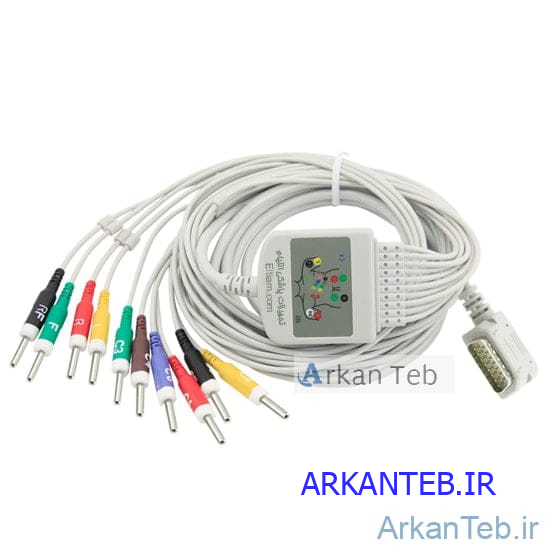

کابل نوار قلب یکی از اجزای مهم در عملکرد دستگاه الکتروکاردیوگراف (ECG/EKG) است که وظیفه انتقال سیگنالهای الکتریکی دریافتشده از بدن بیمار به دستگاه را بر عهده دارد. کیفیت کابل، سلامت سوکتها، نوع اتصال و سازگاری آن با مدل دستگاه میتواند در پایداری انتقال سیگنال و ثبت صحیح نوار قلب تأثیر داشته باشد.
در زمان خرید کابل دستگاه ECG تنها ظاهر کابل یا تعداد رشتهها نباید ملاک تصمیمگیری باشد. نوع کانکتور، تعداد لیدها، سازگاری با دستگاه، کیفیت روکش، انعطافپذیری کابل و وضعیت اتصالات از جمله مواردی هستند که باید بررسی شوند.
برای مراکز درمانی، مطبها، کلینیکهای قلب، بیمارستانها و مراکز تشخیصی که بهصورت مستمر از دستگاه نوار قلب استفاده میکنند، انتخاب کابل مناسب میتواند به کاهش خطاهای ناشی از اتصال نامناسب و افزایش اطمینان از عملکرد تجهیزات کمک کند.
دستگاه ECG فعالیت الکتریکی قلب را از طریق الکترودهایی که روی نقاط مشخصی از بدن قرار میگیرند دریافت و ثبت میکند. کابل ECG در این فرآیند نقش رابط میان الکترودهای بیمار و دستگاه نوار قلب را دارد.
به زبان ساده، مسیر ثبت سیگنال به این شکل است:
بدن بیمار ← الکترود ← کابل ECG ← دستگاه نوار قلب ← ثبت و نمایش سیگنال
بنابراین کابل فقط یک سیم ساده نیست؛ بلکه بخشی از مسیر انتقال سیگنال در سیستم ثبت الکتروکاردیوگرام محسوب میشود.
اگر کابل دچار پارگی، قطعی داخلی، خرابی کانکتور یا اتصال نامناسب باشد، ممکن است مشکلاتی مانند قطع شدن یکی از لیدها، ایجاد نویز یا ناپایداری سیگنال مشاهده شود.
از نظر کاربرد پزشکی، ECG و EKG هر دو به الکتروکاردیوگرام یا ثبت فعالیت الکتریکی قلب اشاره میکنند. تفاوت اصلی این دو اصطلاح در نامگذاری است و معمولاً هر دو برای اشاره به دستگاه نوار قلب و متعلقات آن استفاده میشوند.
به همین دلیل عبارتهای کابل ECG، کابل EKG، کابل دستگاه نوار قلب و کابل دستگاه الکتروکاردیوگراف در بسیاری از جستجوها به یک محصول یا گروه محصول مشابه اشاره دارند.
با این حال، هنگام خرید نباید صرفاً بر اساس عبارت ECG یا EKG تصمیم گرفت؛ زیرا کابلها از نظر تعداد لید، نوع کانکتور و سازگاری با مدل دستگاه میتوانند با یکدیگر تفاوت داشته باشند.
کابلهای ECG را میتوان بر اساس چند ویژگی مختلف دستهبندی کرد. مهمترین مورد، تعداد لیدهایی است که کابل برای انتقال سیگنال در اختیار دستگاه قرار میدهد.
| نوع کابل | کاربرد رایج | نکته مهم |
|---|---|---|
| کابل 3 لید | ثبتهای ساده و برخی کاربردهای عمومی | سازگاری با دستگاه بررسی شود |
| کابل 5 لید | کاربردهای متنوعتر در پایش و ثبت سیگنال | نوع کانکتور اهمیت دارد |
| کابل 10 لید | کاربرد در سیستمهای تشخیصی 12 لید | باید با دستگاه و سیستم لید هماهنگ باشد |
نکته: تعداد لیدها بهتنهایی برای تشخیص سازگاری کابل کافی نیست. حتی دو کابل با تعداد لید یکسان ممکن است به دلیل تفاوت در کانکتور یا پینآوت، برای یک دستگاه یکسان قابل استفاده نباشند.
یکی از نکات مهم هنگام خرید کابل نوار قلب، تفاوت میان تعداد لیدهای کابل و تعداد لیدهای نمایش دادهشده در ECG است.
در یک سیستم استاندارد ECG دوازده لید، معمولاً سیگنالها از الکترودهای قرارگرفته روی اندامها و قفسه سینه دریافت میشوند و دستگاه از این اطلاعات برای تولید لیدهای مختلف الکتروکاردیوگرام استفاده میکند.
به همین دلیل، عبارت «کابل 10 لید» الزاماً به معنای «ثبت 10 لید» نیست. این موضوع یکی از دلایلی است که هنگام خرید کابل ECG باید مشخصات فنی دستگاه و کابل با یکدیگر تطبیق داده شوند.
انتخاب کابل مناسب بیشتر از آنکه به ظاهر محصول وابسته باشد، به سازگاری فنی با دستگاه مربوط است.
مهمترین نکته این است که کابل برای مدل دستگاه ECG موردنظر مناسب باشد. قبل از خرید، نام برند، مدل دستگاه و مشخصات کابل قبلی را بررسی کنید.
کابلهای ECG در مدلهای مختلفی تولید میشوند. تعداد لید باید با سیستم ثبت دستگاه مطابقت داشته باشد.
کانکتور محل اتصال کابل به دستگاه است و در مدلهای مختلف دستگاه میتواند متفاوت باشد. حتی اگر تعداد لیدها یکسان باشد، نوع کانکتور ممکن است متفاوت باشد.
کابل دستگاه نوار قلب بهطور مکرر جابهجا و ضدعفونی میشود. انعطافپذیری مناسب و روکش مقاوم میتواند در استفاده روزمره اهمیت داشته باشد.
خرابی محل اتصال کابل به لیدها یا کانکتور دستگاه میتواند باعث اختلال در انتقال سیگنال شود. بنابراین کیفیت ساخت اتصالات اهمیت زیادی دارد.
اگر کابل قبلی دچار قطعی، پارگی، لهشدگی، تغییر شکل یا خرابی کانکتور شده است، بهتر است پیش از جایگزینی، علت خرابی نیز بررسی شود تا کابل جدید در معرض همان مشکل قرار نگیرد.
خرابی کابل همیشه با پارگی ظاهری مشخص نمیشود. گاهی آسیب داخلی کابل یا اتصالات باعث ایجاد اختلال در عملکرد میشود.
برخی نشانههای رایج عبارتاند از:
البته مشاهده این علائم لزوماً به معنای خرابی کابل نیست. وضعیت الکترودها، محل قرارگیری الکترود، اتصالات و تنظیمات دستگاه نیز باید بررسی شوند.
خیر. این یکی از مهمترین نکات در خرید کابل دستگاه EKG است.
کابل ECG باید از نظر کانکتور، تعداد لید، آرایش اتصالات، پینآوت و سازگاری با مدل دستگاه بررسی شود. استفاده از کابلی که صرفاً از نظر ظاهری مشابه کابل اصلی است، تضمینکننده سازگاری آن نیست.
بنابراین اگر قصد خرید کابل جایگزین دارید، بهتر است نام دقیق دستگاه و مدل آن را در اختیار فروشنده قرار دهید.
کابل، الکترود و سایر متعلقات ECG وظایف متفاوتی دارند و نباید این محصولات را جایگزین یکدیگر در نظر گرفت.
| قطعه | وظیفه اصلی | نکته خرید |
| کابل ECG | انتقال سیگنال به دستگاه | سازگاری با دستگاه |
| الکترود ECG | دریافت سیگنال از بدن | کیفیت و نوع اتصال |
| گیره یا رابط لید | اتصال برخی لیدها | هماهنگی با کابل |
| دستگاه ECG | پردازش و ثبت سیگنال | مدل و امکانات دستگاه |
این تفکیک از نظر خرید نیز اهمیت دارد؛ زیرا مشکل ثبت نوار قلب همیشه از کابل ناشی نمیشود و ممکن است منشأ آن الکترود یا سایر اتصالات باشد.
کابل تنها یکی از قطعات مصرفی یا جانبی مورد استفاده در تجهیزات پزشکی است. در بسیاری از مراکز درمانی، کابل و اکسسوری دستگاههای پزشکی شامل انواع کابل، سنسور، پروب، لید، الکترود و سایر متعلقات متناسب با نوع تجهیزات است.
هنگام انتخاب این محصولات، صرفاً ارزانترین گزینه همیشه بهترین انتخاب نیست؛ زیرا سازگاری فنی، کیفیت ساخت، دوام اتصال و تناسب قطعه با دستگاه مستقیماً بر قابلیت استفاده روزمره آن تأثیر میگذارد. اگر برای تجهیزاتی مانند دستگاه ECG به دنبال کابل یا سایر متعلقات هستید، بررسی مشخصات دقیق دستگاه پیش از خرید میتواند از انتخاب اشتباه جلوگیری کند.
تجهیزات پزشکی با محصولات عمومی بازار تفاوت دارند و در بسیاری از موارد، سازگاری قطعه با دستگاه اهمیت بیشتری از شباهت ظاهری آن دارد.
ارکان طب با تمرکز بر تأمین تجهیزات و ملزومات پزشکی، میتواند گزینهای برای بررسی و تهیه محصولات مرتبط با دستگاههای پزشکی باشد. هنگام استعلام کابل ECG، ارائه نام برند و مدل دقیق دستگاه به کارشناسان فروش کمک میکند محصول مناسبتر از نظر سازگاری بررسی شود.
به همین دلیل، اگر بین چند مدل کابل مردد هستید، بهتر است قبل از خرید مشخصات فنی دستگاه و کابل را با یک تأمینکننده تخصصی تجهیزات پزشکی تطبیق دهید.
در برخی موارد ممکن است کابل از نظر ظاهری قابل تعمیر به نظر برسد، اما تعمیر غیراصولی میتواند بر کیفیت اتصال و انتقال سیگنال اثر بگذارد.
بهخصوص در کابلهایی که ساختار چندرشتهای و کانکتورهای تخصصی دارند، تعمیر باید توسط فرد متخصص و با توجه به ساختار فنی کابل انجام شود. در صورت آسیب جدی، تعویض کابل با نمونه سازگار میتواند گزینه مطمئنتری باشد.
نگهداری صحیح میتواند به افزایش عمر کابل کمک کند.
کابل نوار قلب یکی از اجزای مهم زنجیره دریافت و انتقال سیگنال در دستگاه ECG/EKG است. انتخاب کابل مناسب باید بر اساس مدل دستگاه، تعداد لیدها، نوع کانکتور و سازگاری فنی انجام شود و صرفاً مشابه بودن ظاهر کابل برای خرید کافی نیست.
اگر کابل دستگاه دچار قطعی، نویز یا اختلال در یکی از لیدها شده است، ابتدا باید کابل، الکترودها و اتصالات بررسی شوند. در صورت نیاز به تعویض نیز بهتر است مدل دقیق دستگاه مشخص باشد تا کابل سازگار انتخاب شود.
کابل نوار قلب رابط میان الکترودهای بیمار و دستگاه ECG است و سیگنالهای الکتریکی دریافتشده را به دستگاه منتقل میکند.
در اصطلاح پزشکی، ECG و EKG هر دو به الکتروکاردیوگرام اشاره میکنند. تفاوت اصلی در نامگذاری است و هر دو عبارت برای اشاره به کابل دستگاه نوار قلب استفاده میشوند.
خیر. کابلها از نظر کانکتور، تعداد لید، پینآوت و سازگاری با مدل دستگاه متفاوت هستند.
تعداد لیدهای کابل با تعداد لیدهای نمایشدادهشده در ECG یک مفهوم نیست. در سیستمهای 12 لید، معمولاً از مجموعه مشخصی از الکترودها برای تولید لیدهای مختلف استفاده میشود.
قطع و وصل سیگنال، خطای Lead Off، نویز غیرعادی یا از دست رفتن یک لید میتواند از نشانههای احتمالی خرابی کابل باشد؛ البته الکترود و اتصالات نیز باید بررسی شوند.
بسته به نوع آسیب ممکن است تعمیر امکانپذیر باشد، اما تعمیر غیراصولی میتواند باعث اختلال در انتقال سیگنال شود. در آسیبهای جدی، تعویض کابل سازگار معمولاً گزینه مناسبتری است.
نام برند، مدل دقیق دستگاه، تعداد لید و مشخصات کابل قبلی میتواند برای انتخاب کابل مناسب مفید باشد.
خیر. علاوه بر تعداد لید، نوع کانکتور و سازگاری کابل با مدل دستگاه نیز باید بررسی شود.
عمر کابل عدد ثابتی ندارد و به کیفیت ساخت، میزان استفاده، نحوه نگهداری، ضدعفونی و شرایط کاری بستگی دارد.
بله، آسیب کابل یا اتصالات میتواند یکی از عوامل ایجاد نویز یا ناپایداری سیگنال باشد؛ با این حال برای تشخیص علت باید سایر عوامل مانند الکترود و اتصال بیمار نیز بررسی شوند.
